El Switch Ethernet y actividad 5.4

Un switch es un controlador de la red LAN, similar al hub, pero con mejores prestaciones y mejor eficiencia de funcionamiento.EL aspecto externo es similar al de un hub, y su aplicación la misma, pero es un dispositivo diseñado para mejorar el rendimiento en la red.

Semejanzas y diferencias entre el hub y el switch

-Un hub difunde la información que recibe desde un puerto por todos los demás.Así funciona también un punto de acceso inalámbrico.

-En general, todas las bocas de un hub funcionan a la misma velocidad.Esto es; si mezclamos tarjetas de red de 100 Mb/s y 10 Mb/s en un mismo hub; todas las bocas del hub funcionarán a la velocidad menor.

-Un hub se puede considerar como una forma de interconectar unos cables con otros.Un switch, en cambio, trabaja con alguna inteligencia.

-Los puestos de la red no tienen forma de conocer si los datos Ethernet que están recibiendo proceden de un hub, un switch o si han pasado directamente mediante un cable de un ordenador a otro.

-Estos dispositivos no requieren ninguna configuración software: basta con enchufarlos y ya comienzan.

--Un switch o conmutador es como un hub mejorado: tiene las mismas posibilidades de interconexión que un hub.

-Un switch no difunde los datos de Ethernet por todos los puertos,sino que los retransmite solo por los puertos necesarios.

-Cada puerto del switch tiene un búfer o memoria intermedia para almecenar los datos Ethernet.

-Un switch puede trabajar con velocidades distintas en sus ramas.

-Los switches suelen contener tres diodos LED para cada puerto: uno indica si hay señal, otro, la velocidad de la rama y el último se enciende si se ha producido una colisión en ese enlace.

-FDX: significa que el enlace es full-duplex y esto indica que la comunicación es bidireccional.En caso contrario, será semidúplex y, por tanto, la comunicación va en una dirección cada vez.

ACTIVIDAD RESUELTA 5.4

¿Cómo sabe un switch el ordenador que tiene en cada puerto?

solución.
 Lo averigua de forma automática mediante aprendizaje.El switch tiene una tabla dinámica de direcciones físicas y números de puerto.Nada más enchufar el switch, esta tabla se encuentra vacía.El software del switch analiza los datos Ethernet entrantes y busca la dirección física de destino en su tabla.Si la encuentra, únicamente reenviarán los datos por el puerto indicado.Si, por el contrario,no la encuentra, no le queda más remedio que actuar como un hub y difundirla por todos los puertos desconocidos.Los switches más eficientes hacen este proceso consultando todos los puertos al encenderse.

ACTIVIDAD RESUELTA 5.5

¿Qué indican los LED de funcionamiento del switch de la figura 5.6?

solución.
Tenemos en cada puerto un LED de funcionamiento; si se enciende en amarillo, la conexión es a 10 Mb/s; si parpadea en amarillo es que hay actividad a ese velocidad.Si se enciende el LED en verde, la conexión es a 100 Mb/s y si parpadea en verde, es que hay actividad.Si se enciende en verde y amarillo alternativamente, el puerto está inhabilitado.En los puertos para la expansión,si se enciende en amarillo,la conexión es a 10 o 100Mb/s y si se enciende el verde, es a 1.000Mb/s.

ACTIVIDAD 5.8

-Switch - TPLink, 5 puertos Ethernet, Gigabit.



Características

• 5 puertos Ethernet (RJ-45).
• Puertos 10/100/1000 (Gigabit).
• Apagado de puertos automático.
• Tecnología patentada de ahorro de energía (hasta un 65% menos).
• 20,90€



-KTI Networks 8-port fast ethernet module for 3+2 slot modular switch - Switch de red



370,89€

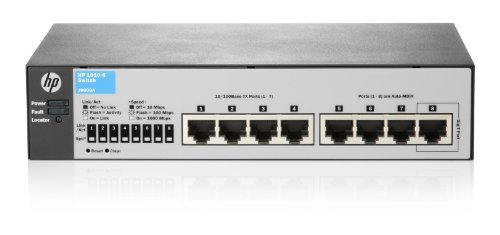

-HP J9800A - Switch de red SAN (8 x puertos fibra óptica, 8 x SFP) ,gris



Descripción del producto

Conectividad

• MDI/MDIX automático: se configura automáticamente para cables directos o cruzados en todos los puertos

Rendimiento

• Capacidad de negociación automática semidúplex/ dúplex en todos los puertos: duplica el rendimiento de todos los puertos.

Calidad de servicio (QoS)

• Prioridades de tráfico (IEEE 802.1p): permite clasificar el tráfico en tiempo real con ocho niveles de prioridad asignados a cuatro colas

Conmutación de nivel 2

• Compatibilidad y etiquetado de VLAN: admite hasta 64 VLANs basadas en puertos y configuración dinámica del etiquetado de VLAN IEEE 802.1Q para aportar seguridad entre grupos de trabajo


Capacidad de recuperación y alta disponibilidad

• Protocolo de árbol de expansión (STP) IEEE 802.1D y protocolo de árbol de expansión rápido (RSTP) IEEE 802.1W; proporciona vínculos redundantes e impide bucles en la red; disponible solo en los modelos v2de switch


Seguridad.

• Secure Sockets Layer (SSL): cifra todo el tráfico HTTP, permitiendo un acceso seguro a la interfaz gráfica de usuario de gestión basada en navegador del switch


Fácil de usar

• LED Localizador (conmutador): permite establecer el LED localizador de un conmutador específico, para que se encienda, parpadee o se apague; simplifica la solución de problemas, ya que facilita la localización de un conmutador concreto entre un grupo de aparatos similares

Otras características:


Adición de vínculos: Si
Administación basada en web: Si
Algoritmos de seguridad soportados: SSL/TLS
Altura: 4,39 cm
Ancho: 20,14 cm
Apilable: No
Auto MDI / MDI-X: Si
Bidireccional completo (Full duplex): Si
Calidad de servicio (QoS) soporte: Si
Cantidad de puertos Fast Ethernet (cobre): 7Cantidad de puertos básicos de conmutación RJ-45 Ethernet: 8
Capa del interruptor: L2
Capacidad de conmutación: 3,4 Gbit/s
Color del producto: Gris
Consumo energético: 4,8W
Control de transmisión de tormentas: Si
Dimensiones (Ancho x Profundidad x Altura): 201.4 x 118.1 x 43.9 mm
Espejeo de puertos: Si
Estándares de red: IEEE 802.1ab, IEEE 802.1p, IEEE 802.1Q, IEEE 802.1w, IEEE 802.3, IEEE 802.3ab, IEEE 802.3ad, IEEE 802.3az, IEEE 802.3u, IEEE 802.3x
Frecuencia de entrada AC: 50/60 Hz
Gigabit Ethernet (cobre), cantidad de puertos: 1
Indicadores LED: Si
Intervalo de temperatura operativa: 0 - 40 °C
Jumbo Frames, soporte: Si
Latencia: 3.3 µs
Limitar tasa: Si
Memoria Flash: 8 MB
Memoria intermedia de paquetes: 0,512 MB
Memoria interna: 128 MB
Montaje en rack: No
Peso: 350g
Profundidad: 11,81 cm
Protocolo de árbol de expansión: Si
Puertos tipo básico de conmutación RJ-45 Ethernet: Fast Ethernet (10/100)
Rendimiento: 2,5 Mpps
Ruteo de IP: Si
Seguridad: UL, EN, IEC, CAN/CSA, FDA, ROHS
Soporte 10G: No
Soporte SSH/SSL: Si
Soporte VLAN: Si
Tasa de transferencia (máx): 1 Gbit/s
Tasas de transferencia soportadas: 10/100/1000 Mbit/s
Tecnología de cableado ethernet de cobre: 1000BASE-T, 100BASE-TX, 10BASE-T
Tipo de interruptor: Gestionado
Voltaje de entrada AC: 100-240V
